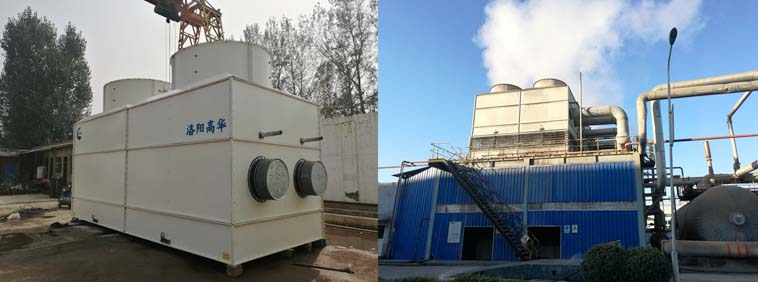

發電站采用蒸發式凝汽器替代傳統水冷系統

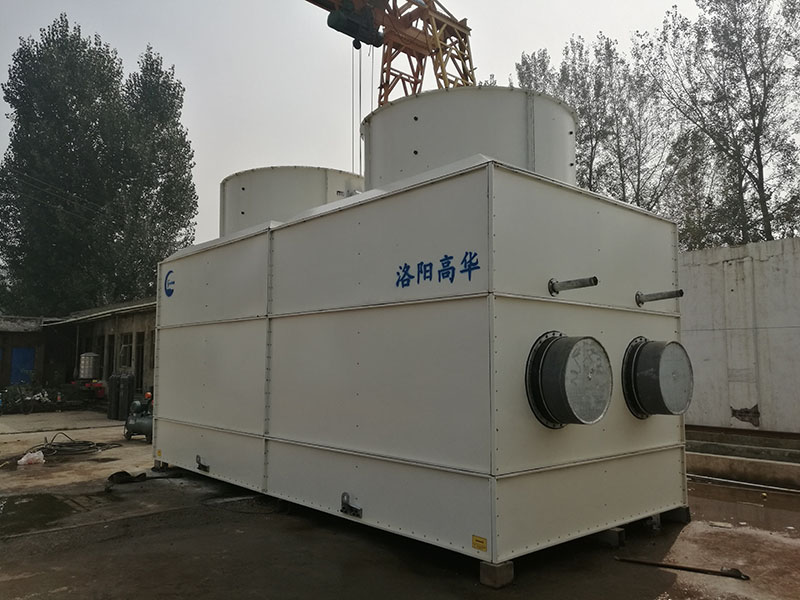

　　蒸發式凝汽器可以替代傳統水冷系統的“凝汽器+涼水塔+循環水泵組及循環水管路”系統，蒸發式凝汽器主要由換熱系統、水循環系統、風路系統、構架四部分組成。

　　工作原理：

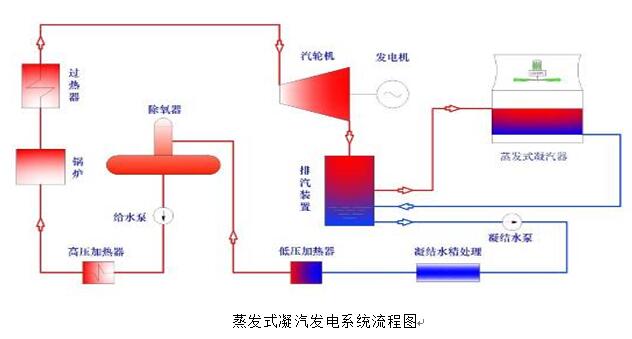

　　汽輪機排出的飽和蒸汽進入換熱管內冷凝放熱；管外噴淋水吸收熱量蒸發變成水蒸氣在風機的作用下排到大氣中，未蒸發的水份經收水器作用下落到水箱中循環使用。凝結水經管道匯集于凝結水箱。不凝性氣體由抽真空裝置排出。

　　管束說明：

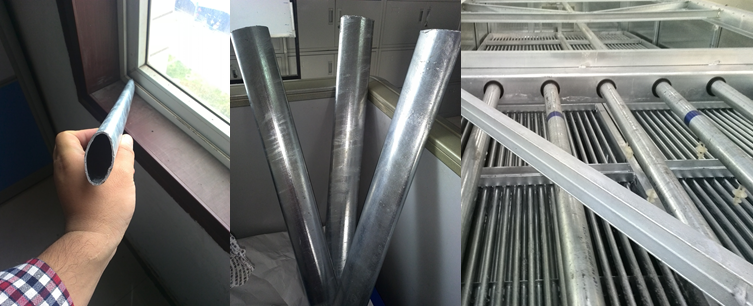

　　換熱管采用大口徑橢圓換熱管，框架采用標準型鋼，換熱管支撐板采用數控加工，有效保證了精度，盡可能減少換熱管運行過程中的振動問題。換熱管束整體焊接完成后進行熱鍍鋅防腐處理，大大延長了換熱管束的使用壽命。

　　系統應用特點：

　　蒸發式冷凝器為一次換熱，而水冷系統為二次換熱，多一次換熱溫差，前者冷凝背壓理論可以更低。

　　噴淋循環水量?jī)H為水冷循環水量3/5，風吹損失小；排污量小；風量帶走顯熱比例大，綜合節水25%-50%。文獻指出蒸發式凝汽系統與帶冷卻塔的水冷凝汽系統相比，蒸發式凝汽系統的全年耗水量可降到水冷凝汽系統的50％【CALIFORNIA ENERGY COMMISSION. Comparisdn of alternate cooling technologies for California power plants economic, environmental and other tradeoffs(R).CONSULTANT REPORT(500-02-079F),2002】。

　　蒸發式凝汽器循環水量小，揚程低，循環水泵功率較水冷系統大大降低，綜合節電10-20%。
