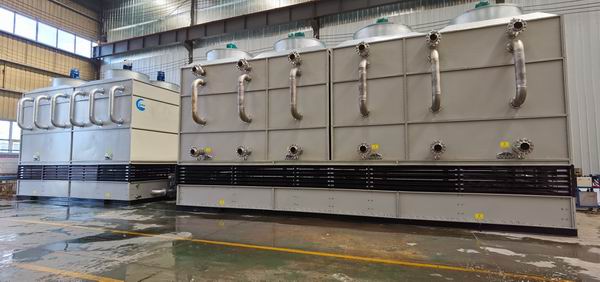

蒸發式凝汽器是由換熱模塊、水循環系統與風機這三個典型結構所組成的。

　　汽輪機排汽是從蒸汽入口到換熱模塊里，凝結水通過凝結水出口聚集于凝結水箱，而不凝氣體則通過真空管排出。管內的蒸汽在冷凝時會釋放大量的熱量，在熱力作用下會蒸發管外的噴淋水。通過風機的驅動力迫使空氣進入凝汽器下部，大氣則會從上部排出，由于噴淋水在蒸發時會吸收大量的潛熱，進而使水溫不斷升高達到換熱要求。未蒸發的水會自動流進下部水池，之后在循環水泵的動力下抽到換熱模塊上方，通過噴嘴噴淋后，會在換熱模塊冷凝管的表層結成水膜，逐層下流，這樣噴淋水就循環起來了。當收水器安裝于噴嘴上，阻止濕空氣帶出水滴。使用軸流吸風機可讓蒸發式凝汽器內部擁有一定的負壓，水的蒸發溫度下降，可進一步減少耗水量。

　　洛陽高華環保冷卻科技有限公司專 業生產銷售閉式冷卻塔、蒸發式冷凝器、蒸發式凝汽器、空冷器、空冷島節能改造、循環水系統設計總承包等產品，本公司擁有先進的生產設備，經驗豐富的技術人員，產品設計新穎、制造精密、堅固耐用，深受廣大用戶的歡迎。過硬的產品質量、良好的跟蹤服務使我們與客戶建立了長期穩定的合作關系。
