消霧節水冷卻塔（開放式和密閉式）

目前工業冷卻塔循環水的蒸發損失嚴重，且水蒸氣所形成的白霧又成為了霧霾的主要載體，影響企業形象。為此我公司研發了消霧節水型冷卻塔，該塔有效降低了出塔空氣的含濕量，回收了冷凝水，取得了很好的消霧節水效果。

技術背景：
1、冷卻塔（開式和閉式）運行產生的白霧，直接影響了企業形象，增加了企業巨大的環保壓力；
2、冷卻塔（開式和閉式）蒸發造成水的極大浪費，隨著階梯水價政策的實施，導致用水費用增加；
3、目前霧霾嚴重，污染物易附著于冷卻塔水蒸氣表面，造成霧霾現象的加重；
4、國家水資源短缺，工業循環水蒸發損失，是水資源浪費主要原因之一。

原理介紹：

裝置原理:基于凝結換熱、導熱和對流傳熱傳質的基本理論，使得冷卻塔循環水蒸發換熱后的水蒸氣，通過對流及導熱換熱后深度冷凝成膜，從而收集后進行重復循環使用，有效的提高了循環水的利用率，同時提供了高品質的純水資源，更有利于減少霧霾的產生。
本裝置可在新建冷卻塔時進行配備設計，也能將舊塔進行改造設計。

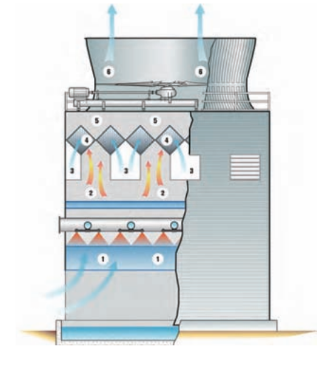

圖為消霧節水型冷卻塔運行原理圖1–環境空氣穿過濕冷填料
2–飽和熱空氣穿過一對交替的換熱板塊
3–環境空氣通過進氣管道
4–外界空氣轉進一對交替換熱板塊
5–從濕冷區進來的飽和熱空氣出來的溫?zé)峥諝夂屯饨邕M(jìn)入的干冷空氣出來的干溫空氣混合
6–出塔空氣

冷凝節水：裝置一側為濕熱空氣，且其近似為飽和狀態，進入冷凝裝置后，首先濕熱空氣與換熱板另側的干冷空氣進行對流傳熱，此時濕熱空氣溫度降低，使得濕空氣內的水蒸汽溫度和壓力達到極限狀態進而水蒸汽從濕空氣中凝結析出，附著于換熱板上，當板上液滴滿足特定條件時，液滴從換熱板上脫落落入水池或收集導出，從而達到節水的目的。

消霧環保：濕熱空氣與干冷空氣，在經過冷凝換熱后，在裝置上部進行了混合，使的空氣溫度及含濕量明顯降低，消除了可見霧產生的條件，從而達到了消霧的目的。

新建冷卻塔經濟分析（參考）：
按照水蒸氣年平均回收率20%計算（以10000 m3/h循環水場為例）
全年平均蒸發量按1.5%計、收水率按20%計、年運行小時8000h、工業水價4.5元/m3計，則年節水收益為：
10000m3/h ×1.5%×20%×8000×4.5=1080000元/年

節水消霧冷卻塔優勢說明：

1.節水：在未來工業生產中，用水日趨緊張，工業園區基本實現了階梯水價，隨著工業體量的擴大，花錢不一定買到到水，所以節水尤為重要。
2.消霧：白霧現象極大損害企業環保形象，職能部門監控工業企業環保排放時，無法分辨企業排出的白霧是蒸汽還是煙氣。
3.減少霧霾的產生：霧霾的形成，一般為粉塵顆粒、有機廢氣等附著在水蒸氣表面所致，所以減少霧氣的排放就意味著減少霧霾的產生。
4.減少運行費用：節水既是純水回用，從而降低了循環水的濃縮倍數，增加循環次數，減少了排污量和藥劑使用量。
5.荷載：由于模塊重量較輕，冷卻塔施工時無需增加額外荷載。
6.能耗：經跟蹤測量，能耗基本未增加，可忽略不計。
7.檢修：在塔內部安裝，且位置合理，有檢修通道，檢修方便，不影響其他部件（如風機、減速機）維修。

不銹鋼模塊

***傳熱納米材料
